Controle de temperatura caseiro com dimmer

Quer ter um ferro de solda profissional com controle de temperatura, e sem gastar quase nada ?

Então anote agora os ingredientes que você encontra em qualquer loja de eletrônica:

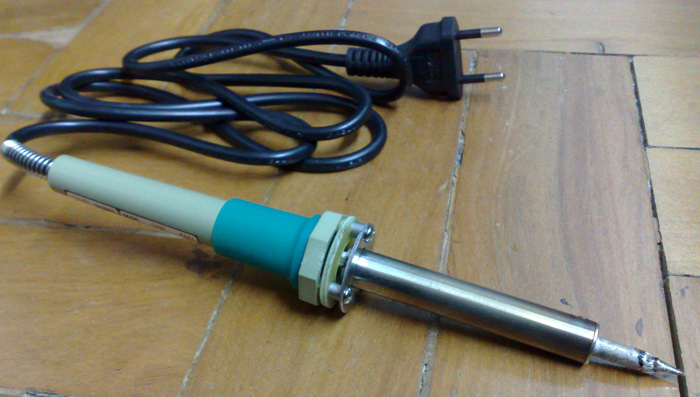

01 Ferro de solda de marca boa, de 50W ou 60W:

ferro de solda 50W

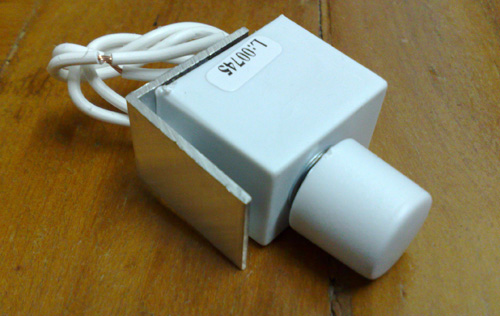

01 Dimmer de lâmpada:

dimmer de lampada

01 Fita isolante e/ou fita auto fusão

MONTAGEM

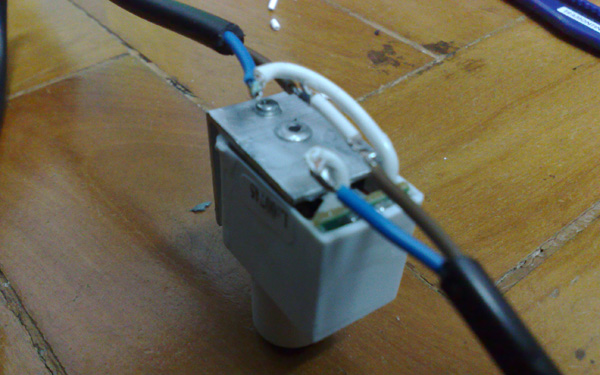

Corte o fio de força do ferro de solda, e ligue o dimmer em série com um dos fios. Na foto eu liguei em série com o fio azul, o fio marrom tem apenas uma emenda:


dimmer ligado em série

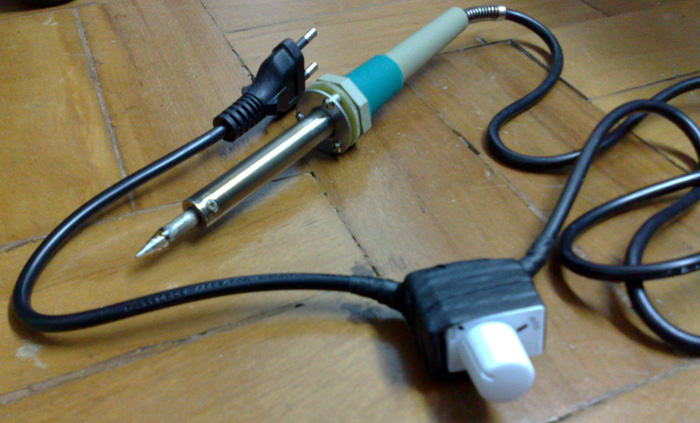

Pegue um outro ferro de solda emprestado para você estanhar e soldar os fios de força. Isole tudo muito bem com fita isolante, e para um bom acabamento use a fita auto fusão para fixar bem todo o conjunto:

ferro de solda com dimmer

Está pronto !

Este ferro de solda de 60W chega a mais de 400 graus, fica tão quente que a ponta fica escura.
Mas dependendo do uso, vamos precisar regular a tamperatura.

A temperatura mais alta é útil para soldar peças elétricas muito grandes, cabos, parte de potência.
E quando trabalhar com soldagens em eletrônica, peças pequenas, abaixe a temperatura.

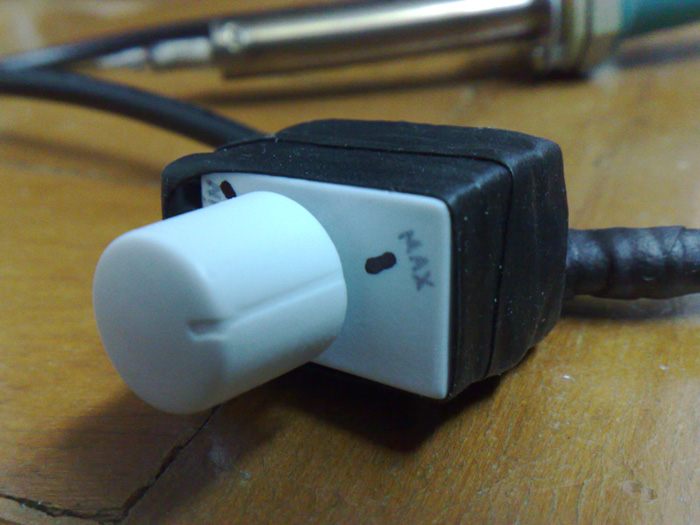

Faça testes e coloque uma marcação de temperatura máxima e mínima no dimmer.
A temperatura mínima eu encontrei diminuindo aos poucos, esperando a temperatura estabilizar e testando o estanho. Quando o ferro de solda está dimerizado, a temperatura demora mais para subir, mas a temperatura se mantém estável afinal ele é "parrudo" e tem bastante metal por dentro, mantendo com uma boa "inércia térmica".

detalhe do dimmer
