Fonte alternativa para Dell Optiplex antigo

A Dell fabrica bons computadores, a série Optiplex com gabinete slim é muito conhecida, e não dá problemas.
Mas....quando dá um problema....

Geralmente a fonte é a primeira a dar problema em qualquer computador e a troca é simples, qualquer fonte "normal" de computador serve, não tem mistérios.

O mistério é a fonte dos Optiplex antigos, quando queima, não dá para colocar no lugar uma fonte alternativa ou genérica. A fonte original você não encontra em nenhum lugar e a Dell é chata e não vende peças separadas, para arrumar somente enviando o computador para eles.

Pesquisando e fuçando, verifiquei que a fonte não é tão misteriosa assim. Dá para adaptar uma fonte alternativa pois os conectores e voltagens são padronizados.

Não sei se vai dar certo com qualquer Optiplex pois existem muitos modelos, mas se o computador estiver fora da garantia e você quiser tentar uma gambiarra, é só seguir os passos:

1 - Retirar a fonte do gabinete

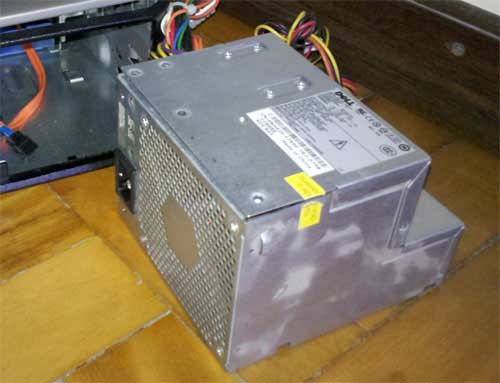

Esta aqui é a famosa fonte dos Optiplex, também conhecida como fonte degrau ou escadinha....
Retirar os 2 parafusos que prendem ela no gabinete.
Apertar para baixo com o dedo a trava de metal que fica entre a fonte e o HD.

2 - Conseguir uma fonte nova

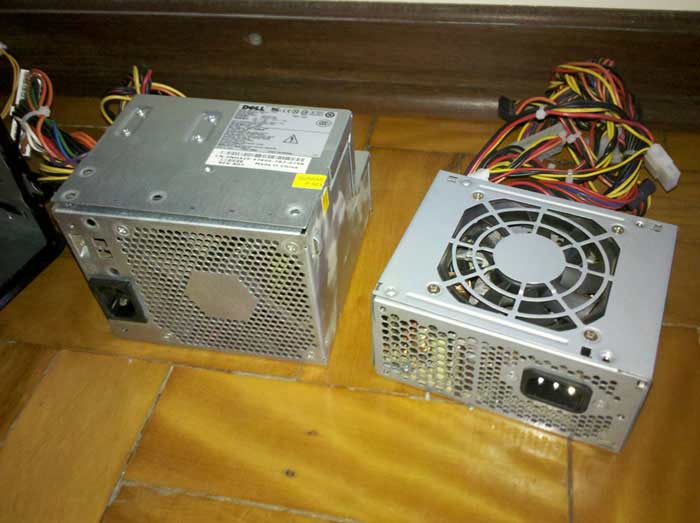

Você precisa uma fonte "baixinha", tipo esta à direita.
A fonte nova precisa ter dissipadores baixos senão não vai caber na caixa da fonte original.
Procure um fonte nova e boa, com potencia próxima a da original.

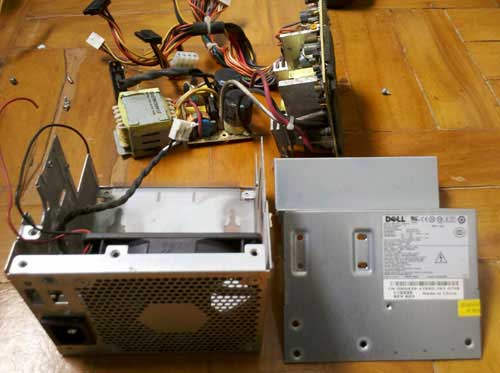

3 - Desmontar a fonte original

Deixar a ventoinha e o conector de alimentação na própria caixa original pois os da fonte nova não vão encaixar.
O conector 110/220 costuma ter o mesmo encaixe que o da fonte nova, pode tirar ele fora.

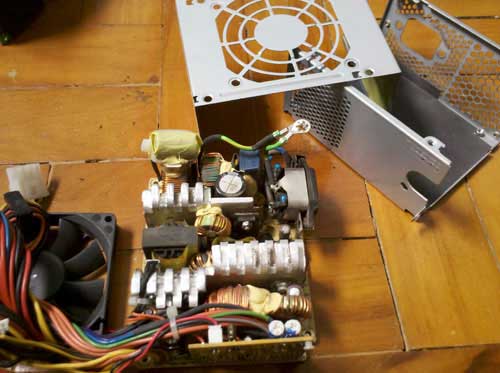

4 - Desmontar a fonte nova

A ventoinha e conector de alimentação da fonte nova não vão ser usados, você pode cortar ou dessoldar os cabos.

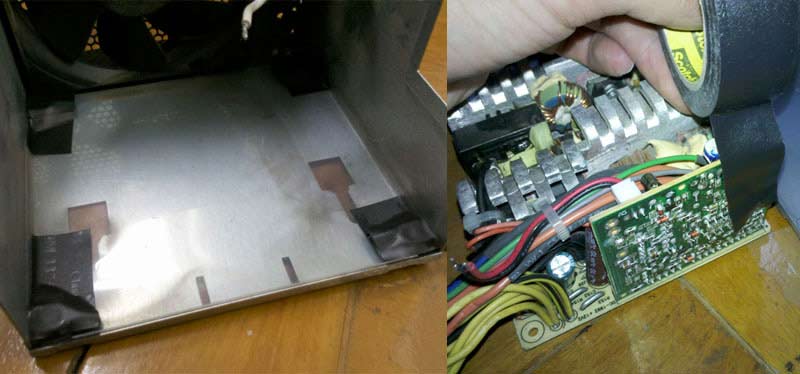

5 - Isolar a base e a lateral

Não deixe nenhum contato elétrico da placa nova encostar na caixa original.

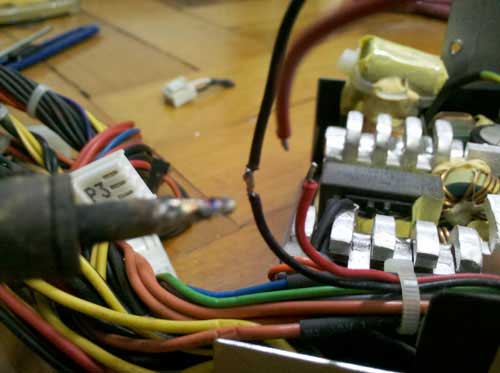

6 - Soldar a ventoinha e o conector de alimentação

Soldar os fios da ventoinha e conector de alimentação que estão na caixa original, na placa da fonte nova.
Observar que os fios do conector de alimentação também tem polaridade (Neutro/Fase).

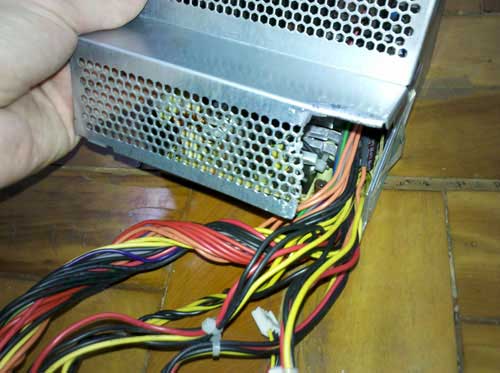

7 - Abrir um buraco para passar os cabos

Esta gambiarra foi necessária pois não dava para passar os cabos na passagem original.
Dobrar as bordas para as rebarbas não cortarem os fios.

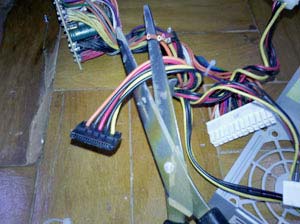

8 - Transplantar os conectores SATA da fonte original para a fonte nova

Se os conectores SATA da fonte nova não encaixarem no HD pois ele fica muito apertado no fundo, você vai precisar fazer o transplante dos conectores.
Corte os fios e use o ferro de solda.

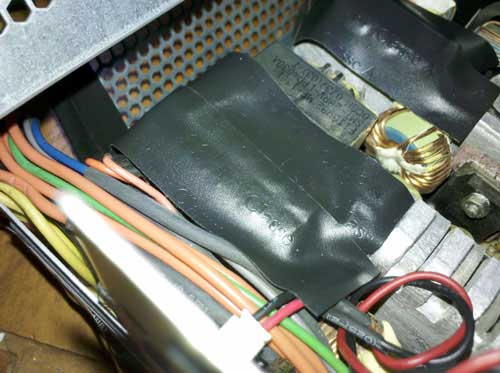

9 - Isolar a parte de cima dos dissipadores para não encostar no degrau da caixa

Maldito degrau...

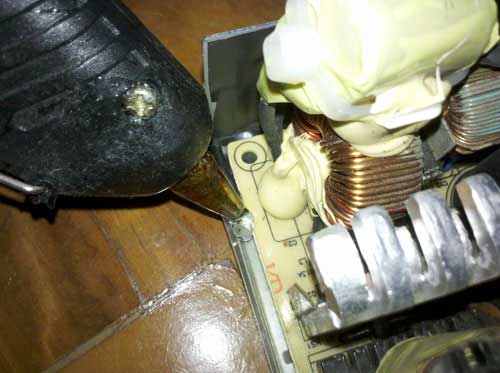

10 - Fixar a placa com cola

Se não tem cola quente, não é uma gambiarra...

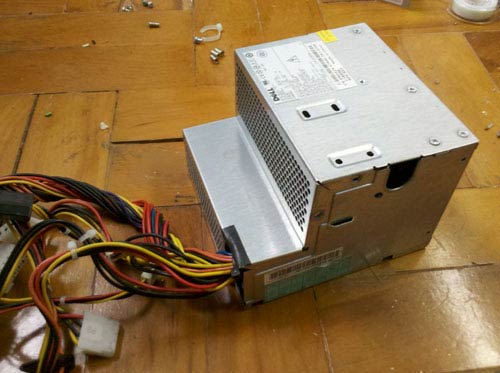

11 - Fechar a tampa

PRONTO. Você liga.
Não me responsabilizo por explosões. (rs)
