Aumentando o alcance dos mini transmissores FM

Os mini transmissores de FM são bem conhecidos, possuem um conector P2 para ligar na saída de fone de ouvido de celular, MP3...e escutar música sintonizando um rádio FM bem próximo.

Sim, bem próximo. Beeeeemmm próximo. Colado. O transmissor precisa ficar grudado no rádio, senão você só vai ouvir chiado o alcance é péssimo....

Montando um circuito externo e uma antena, dá para aumentar o alcance em muitos metros:

este é o circuito adicional...
(o Proteus demorava pra abrir)

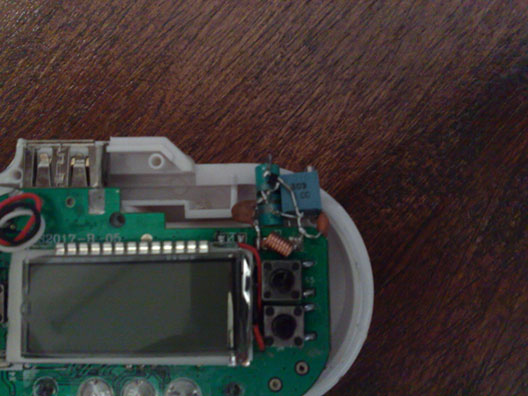

...e este é o transmissor aberto
(detalhe, a bobina)

A parte chata é abrir o transmissor e achar os pontos de 3V, GND e RF.
Para o 3V e GND use um multímetro e procure pelo circuito. Conecte as pilhas e deixe o transmissor ligado para facilitar.
Para o RF, procure por uma bobina de cobre, como na imagem acima. Esta bobina fica em algum canto da placa, um lado dela está ligada no GND ou 3V, e o outro lado é a saída de RF.
Depois é só colocar alguma antena ou um fio esticado, e testar o alcance.
